Установка Windows 7 по сети

toha

Имеется Windows Server 2008 R2, ConfigManager 2012 SP1.

Настроил всё по инструкции, развернул WDS, DHCP на одном сервере. В DHCP прописал диапазон адресов, т.к. всё на одном сервере 066 и 067 прописывать не стал. В WDS на вкладке "Протокол DHCP" установил только галочки "Не прослушивать порт 67" и "Задать для параметра DHCP значение 60, что бы указать, что этот сервер так же является PXE-сервером", больше ничего не трогал. При настройке указал путь D:/RemoteInstall. Распространил Boot Image на точку распространения, поставил галочку "Раз. загрузочный образ из точки распр. поддерживающий PXE". Снял эталонный образ с Windows 7 (предварительно загнал в домен, установил клиента конфигменеджера, выгнал и рабочую группу, захватчиком (x64) снял образ, он же слил его по сети), распространил на точку. Создал последовательность задач, образ так же выбрал x64 (x86 тоже пробовал), выбрал образ операционной системы (который снял захватчик). Запустил тестовую машину (виртуальную, на VMware), IP адрес из указанного диапазона она получила, в итоге вышло вот такое:



В логах SMSPXE написано следующее:

<![LOG!><time="15.463-180" date="10-29-2013" component="SMSPXE" context="" type="1" thread="13556" file="libsmsmessaging.cpp">

<![LOG!><time="15.648-180" date="10-29-2013" component="SMSPXE" context="" type="1" thread="13556" file="libsmsmessaging.cpp">

<![LOG!><time="15.933-180" date="10-29-2013" component="SMSPXE" context="" type="3" thread="13556" file="libsmsmessaging.cpp">

<![LOG!><time="15.933-180" date="10-29-2013" component="SMSPXE" context="" type="3" thread="13556" file="database.cpp">

<![LOG!><time="15.061-180" date="10-29-2013" component="SMSPXE" context="" type="1" thread="13556" file="libsmsmessaging.cpp">

<![LOG!><time="15.268-180" date="10-29-2013" component="SMSPXE" context="" type="1" thread="13556" file="libsmsmessaging.cpp">

<![LOG!><time="15.406-180" date="10-29-2013" component="SMSPXE" context="" type="3" thread="13556" file="libsmsmessaging.cpp">

<![LOG!><time="15.406-180" date="10-29-2013" component="SMSPXE" context="" type="3" thread="13556" file="database.cpp">

<![LOG!><time="15.406-180" date="10-29-2013" component="SMSPXE" context="" type="3" thread="13556" file="pxehandler.cpp">

<![LOG!><time="15.406-180" date="10-29-2013" component="SMSPXE" context="" type="1" thread="13556" file="database.cpp">

Помогите пожалуйста, уже неделю с этим борюсь, ничего не выходит.

Алексей Максимов

Проверьте настройки PXE как описано здесь

http://blog.it-kb.ru/2012/07/31/system-center-configuration-manager-sccm-2012-enable-pxe-wds-on-distribution-point-server-role/

Проверьте что в свойствах boot образов в SCCM разрешено их использование на PXE.

Якоб Виталий

В блоге TechNet нашёл статью

На сколько я понимаю, Вам нужно переключить систему сайта на "HTTP и HTTPS" и

снять галку "Использовать сертификат PKI клиента" в свойствах сайта, на вкладке "Взаимодействие с клиентским компьютером".

Так же, нужно зайти в свойства точки распространения и убедится, что сертификаты PKI не используются, а точка распространения работает в режиме HTTP.

Думаю, после этого проблема будет решена.

toha

Алексей Максимов написал
Проверьте настройки PXE как описано здесь

http://blog.it-kb.ru/2012/07/31/system-center-configuration-manager-sccm-2012-enable-pxe-wds-on-distribution-point-server-role/http://blog.it-kb.ru/2012/07/31/system-center-configuration-manager-sccm-2012-enable-pxe-wds-on-distribution-point-server-role/

Проверьте что в свойствах boot образов в SCCM разрешено их использование на PXE.

Там написано, что:

В Windows Firewall должны появиться соответствующие правила разрешающие входящий трафик UDP для служб WDS

У меня этого не произошло, как их в ручную можно добавить?


toha

Виталий Якоб написал
В блоге TechNet нашёл статью

На сколько я понимаю, Вам нужно переключить систему сайта на "HTTP и HTTPS" и

снять галку "Использовать сертификат PKI клиента" в свойствах сайта, на вкладке "Взаимодействие с клиентским компьютером".

Так же, нужно зайти в свойства точки распространения и убедится, что сертификаты PKI не используются, а точка распространения работает в режиме HTTP.

Думаю, после этого проблема будет решена.

Тоже самое, наверно дело в брандмауре, хотя я его выключал полностью, проблема не решилась

Алексей Максимов

Если правила не появились, то вполне возможно, что установка WDS в процессе включения PXE в свойствах точки распространения прошла как-то некорректно. Проверьте предположения Виталия, и если у вас режим HTTPS не включен, можно просто попробовать отключить поддержку PXE (при этом согласиться на снос WDS), подождать успешного завершения удаления WDS (отследить по эвентлогам), и заново включить PXE, тем самым инициировав процесс повторной установки WDS.

toha

Лог после всех сделанных манипуляций:

<![LOG!><time="16.056-240" date="10-31-2013" component="SMSPXE" context="" type="1" thread="7840" file="libsmsmessaging.cpp">

<![LOG!><time="16.153-240" date="10-31-2013" component="SMSPXE" context="" type="1" thread="7840" file="libsmsmessaging.cpp">

<![LOG!><time="16.213-240" date="10-31-2013" component="SMSPXE" context="" type="3" thread="7840" file="libsmsmessaging.cpp">

<![LOG!><time="16.214-240" date="10-31-2013" component="SMSPXE" context="" type="3" thread="7840" file="database.cpp">

<![LOG!><time="16.291-240" date="10-31-2013" component="SMSPXE" context="" type="1" thread="7840" file="libsmsmessaging.cpp">

<![LOG!><time="16.404-240" date="10-31-2013" component="SMSPXE" context="" type="1" thread="7840" file="libsmsmessaging.cpp">

<![LOG!><time="16.464-240" date="10-31-2013" component="SMSPXE" context="" type="3" thread="7840" file="libsmsmessaging.cpp">

<![LOG!><time="16.465-240" date="10-31-2013" component="SMSPXE" context="" type="3" thread="7840" file="libsmsmessaging.cpp">

<![LOG!><time="16.465-240" date="10-31-2013" component="SMSPXE" context="" type="3" thread="7840" file="database.cpp">

<![LOG!><time="16.465-240" date="10-31-2013" component="SMSPXE" context="" type="3" thread="7840" file="pxehandler.cpp">

<![LOG!><time="16.465-240" date="10-31-2013" component="SMSPXE" context="" type="1" thread="7840" file="database.cpp">

toha

Алексей Максимов написал
Если правила не появились, то вполне возможно, что установка WDS в процессе включения PXE в свойствах точки распространения прошла как-то некорректно. Проверьте предположения Виталия, и если у вас режим HTTPS не включен, можно просто попробовать отключить поддержку PXE (при этом согласиться на снос WDS), подождать успешного завершения удаления WDS (отследить по эвентлогам), и заново включить PXE, тем самым инициировав процесс повторной установки WDS.

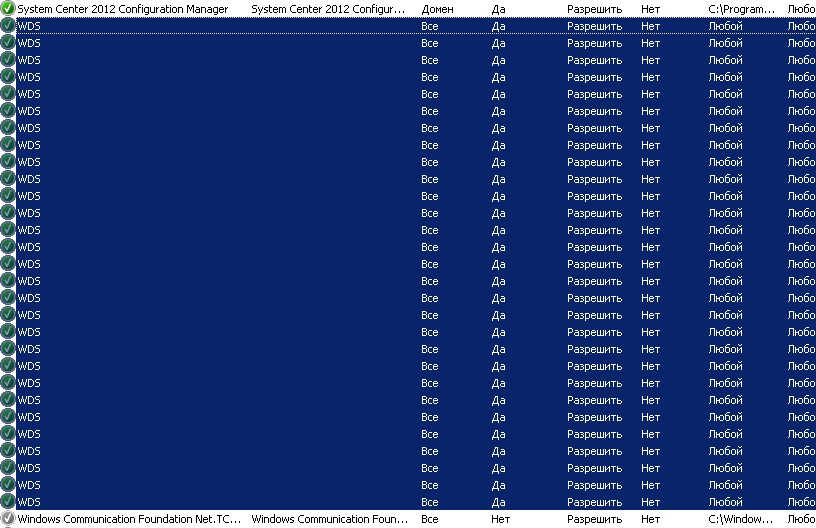

А все эти правила которые дублируются, я так понимаю можно удалить?

Алексей Максимов

Да. Вполне можно удалить.

toha

Папку RemoteInstall которая осталась после WDS я удалю, а вот стоит ли отвязывать все образы и эталоны от DP? Удалить последовательности задач?

Алексей Максимов

Думаю сначала можно просто выключить/включить PXE (т.е. переустановить роль WDS)

Якоб Виталий

Тут решили проблему. Судя по логу, проблема очень похожа.

Но решения, на мой взгляд те же, что предлагались в нашем обсуждении.

Toha написал
Папку RemoteInstall которая осталась после WDS я удалю, а вот стоит ли отвязывать все образы и эталоны от DP? Удалить последовательности задач?

Удалять эталонные образы и последовательности задач нет смысла, дело у Вас до них не доходит.

Образы WinPE распространены по точкам распространения?

toha

Виталий Якоб написал

Образы WinPE распространены по точкам распространения?

Всё было распространено на точке.

toha

Установил галочку PXE, устанавливается WDS, но на диск С, как сделать, что бы папка RemoteInstall закинуло на диск D?

Алексей Максимов

Можно попробовать создать пустой файл с именем NO_SMS_ON_DRIVE.SMS на диске C:\, хотя я не уверен что это поможет. На нашем SCСM эта папка (RemoteInstall) расположена на диске отличном от системного, хотя не помню чтобы я что-то специально для этого предпринимал, но вот то что указанный файл был на системном томе тогда когда я включал PXE, - это факт.

toha

Алексей Максимов написал
Можно попробовать создать пустой файл с именем NO_SMS_ON_DRIVE.SMS на диске C:\, хотя я не уверен что это поможет. На нашем SCСM эта папка (RemoteInstall) расположена на диске отличном от системного, хотя не помню чтобы я что-то специально для этого предпринимал, но вот то что указанный файл был на системном томе тогда когда я включал PXE, - это факт.

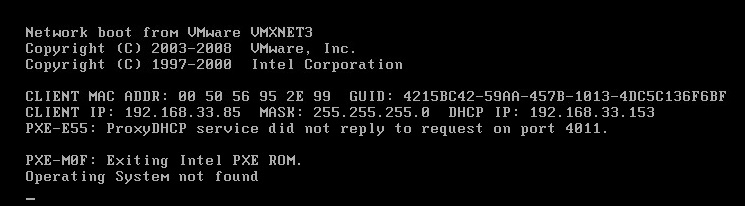

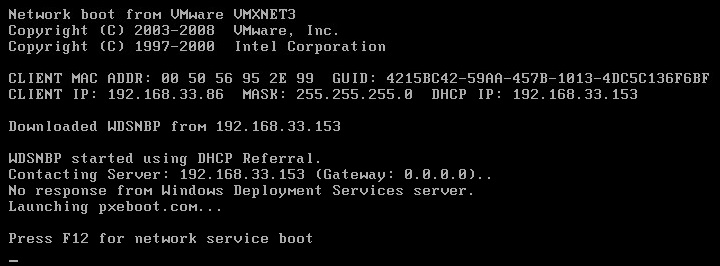

Создал фаил NO_SMS_ON_DRIVE.SMS, RemoteInstall установился на D. Но теперь после всех манипуляций выходи такое окно


перезапуск служб DHCP и WDS не помогли.

Службу DHCP пришлось сносить, иначе WDS не вставал или вставал, но криво. Установил DHCP снова, выделил диапазон 192.168.33.85 по 192.168.33.86. PXE в настройках поднялся 060=PXEClient (поставил галочку в настройках WDS).

В брандмауре службы WDS (4 шт.) поднялись сами.

В DHCP на вкладке "Арендованные адреса" эта машина есть.

toha

Удалил в настройках DHCP 060=PXEClient, оставил только 066=192.168.33.153 и 067=SMSboot\x86(и даже x64)\wdsnbp.com (иначе вообще не грузился).

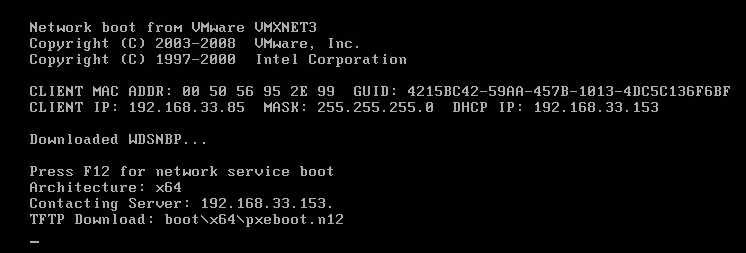

В итоге выходит вот так:

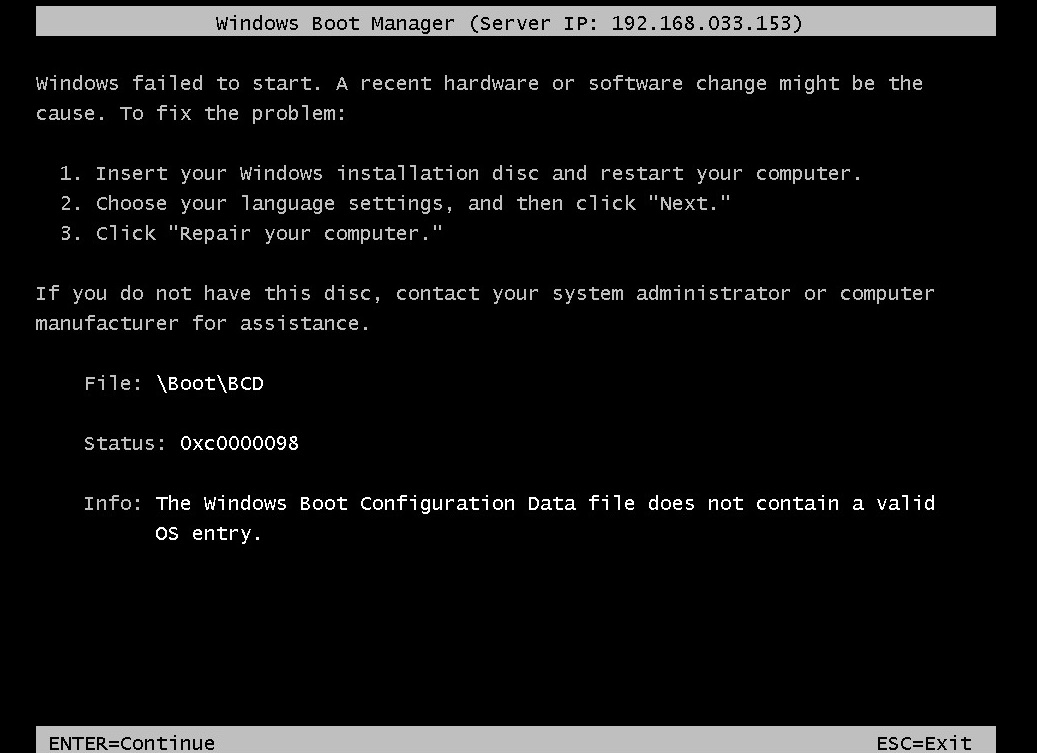

при нажатии f12


Прописал Gateway 192.168.33.1, ни к чему полезному не привело

Якоб Виталий

Здесь и здесь есть описки проблемы.

Здесь и здесь, коллеги снова обращают внимание на сертификаты.

На всякий случай, можно посмотреть эту описку.

Из предыдущего поста, я так и не понял, как настроен 067 параметр DHCP, x86 или x64? На сколько я понимаю, лучше использовать x86.

Ещё посмотрите эту статью.

toha

Всё вышеизложенное перепробовал, результат тот же.

Причем когда лопатил инет, говорилось, что можно остановить службу WDS и почистить папку D:\RemoteInstall\Mgmt, но она пустая как и папка D:\SMSPKGD$. Может тут в чем то проблема?

Очередной лог:

================= PXE Provider shutdown. ===================== SMSPXE 05.11.2013 13 13308 (0x33FC)

================= PXE Provider loaded. ===================== SMSPXE 05.11.2013 13 10408 (0x28A8)

Machine is running Windows Longhorn. (NTVersion=0X601, ServicePack=1) SMSPXE 05.11.2013 13 10408 (0x28A8)

Cannot read the registry value of MACIgnoreListFile (00000000) SMSPXE 05.11.2013 13 10408 (0x28A8)

MAC Ignore List Filename in registry is empty SMSPXE 05.11.2013 13 10408 (0x28A8)

Begin validation of Certificate issued to '0c46595c-d425-4ade-9701-35ae35ebb102' SMSPXE 05.11.2013 13 10408 (0x28A8)

Completed validation of Certificate issued to '0c46595c-d425-4ade-9701-35ae35ebb102' SMSPXE 05.11.2013 13 10408 (0x28A8)

Initializing PXEPerfObject. SMSPXE 05.11.2013 13 10408 (0x28A8)

Could not load logging configuration for component ccmperf. Using default values. SMSPXE 05.11.2013 13 10408 (0x28A8)

Client is set to use HTTPS when available. The current state is 480. SMSPXE 05.11.2013 13 10408 (0x28A8)

cannot connect with winhttp; 80070057 SMSPXE 05.11.2013 13 10408 (0x28A8)

Failed to get information for MP: . 80070057. SMSPXE 05.11.2013 13 10408 (0x28A8)

PXE: failed; 0x80004005 SMSPXE 05.11.2013 13 10408 (0x28A8)

PXE: failed; 0x80004005 SMSPXE 05.11.2013 13 10408 (0x28A8)

PXE Provider failed to initialize MP connection.

Unspecified error (Error: 80004005; Source: Windows) SMSPXE 05.11.2013 13 10408 (0x28A8)

cannot connect with winhttp; 80070057 SMSPXE 05.11.2013 13 10408 (0x28A8)

Failed to get information for MP: . 80070057. SMSPXE 05.11.2013 13 10408 (0x28A8)

PXE: failed; 0x80004005 SMSPXE 05.11.2013 13 10408 (0x28A8)

PXE: failed; 0x80004005 SMSPXE 05.11.2013 13 10408 (0x28A8)

PXE:: failed; 0x80004005 SMSPXE 05.11.2013 13 10408 (0x28A8)

PXE::: key= SMSPXE 05.11.2013 13 10408 (0x28A8)

PXE::: key= SMSPXE 05.11.2013 13 10408 (0x28A8)

Adding NCH00001.16 SMSPXE 05.11.2013 13 10408 (0x28A8)

Adding NCH00004.14 SMSPXE 05.11.2013 13 10408 (0x28A8)

CContentDefinition: failed; 0x80070003 SMSPXE 05.11.2013 13 10408 (0x28A8)

CContentDefinition: failed; 0x80070003 SMSPXE 05.11.2013 13 10408 (0x28A8)

CContentDefinition: failed; 0x80070003 SMSPXE 05.11.2013 13 10408 (0x28A8)

Found new image NCH00001 SMSPXE 05.11.2013 13 10408 (0x28A8)

Opening image file D:\RemoteInstall\SMSImages\NCH00001\boot.NCH00001.NCH00001.NCH00001.wim SMSPXE 05.11.2013 13 10408 (0x28A8)

Found Image file: D:\RemoteInstall\SMSImages\NCH00001\boot.NCH00001.NCH00001.NCH00001.wim

PackageID: NCH00001

ProductName: Microsoft® Windows® Operating System

Architecture: 0

Description: Microsoft Windows PE (x86)

Version:

Creator:

SystemDir: WINDOWS

SMSPXE 05.11.2013 13 10408 (0x28A8)

Closing image file D:\RemoteInstall\SMSImages\NCH00001\boot.NCH00001.NCH00001.NCH00001.wim SMSPXE 05.11.2013 13 10408 (0x28A8)

Found new image NCH00004 SMSPXE 05.11.2013 13 10408 (0x28A8)

Opening image file D:\RemoteInstall\SMSImages\NCH00004\boot.NCH00004.wim SMSPXE 05.11.2013 13 10408 (0x28A8)

Found Image file: D:\RemoteInstall\SMSImages\NCH00004\boot.NCH00004.wim

PackageID: NCH00004

ProductName: Microsoft® Windows® Operating System

Architecture: 9

Description: Microsoft Windows PE (x64)

Version:

Creator:

SystemDir: WINDOWS

SMSPXE 05.11.2013 13 10408 (0x28A8)

Closing image file D:\RemoteInstall\SMSImages\NCH00004\boot.NCH00004.wim SMSPXE 05.11.2013 13 10408 (0x28A8)

Begin validation of Certificate issued to '0c46595c-d425-4ade-9701-35ae35ebb102' SMSPXE 05.11.2013 13 10408 (0x28A8)

Completed validation of Certificate issued to '0c46595c-d425-4ade-9701-35ae35ebb102' SMSPXE 05.11.2013 13 10408 (0x28A8)

PXE Provider finished loading. SMSPXE 05.11.2013 13 10408 (0x28A8)

Куда смотреть уже понятия не имею, может есть вариант всё снести (PXE, WDS, DHCP)? И попробовать заново всё заинсталить? Только инструкция нужна правильная, где всё поднимается на одной машине.

mitushinem

пробуйте переустановить роль WDS, у меня была аналогичная проблема.

после четвертой переустановки (uninstall - reboot - install) все поднялось и без проблем установилось.

А еще как вариант, удалите из точки распространения все загрузочные образы и заново распространите их.

PXE и WDS устанавливается и удаляется установкой одной галки ;) . А DHCP по моему тут вообще не причем. Если все стоит на одном сервере, то достаточно только параметра 060 = PXEClient, и все
